In qualità di fornitore di regolatori di potenza a tiristori trifase a due fili, mi viene spesso chiesto del principio di controllo dello sfasamento di questi dispositivi. In questo post del blog approfondirò i dettagli di questo principio, spiegando come funziona e perché è fondamentale per il funzionamento dei regolatori di potenza a tiristori trifase a due fili.
Comprendere i tiristori
Prima di immergerci nel principio del controllo dello sfasamento, capiamo innanzitutto cosa sono i tiristori. Un tiristore è un dispositivo semiconduttore a quattro strati che può essere utilizzato come interruttore. Ha tre terminali: un anodo, un catodo e un gate. Quando viene applicata una piccola corrente al gate, il tiristore inizia a condurre corrente dall'anodo al catodo. Una volta che inizia a condurre, continuerà a condurre anche se la corrente di gate viene rimossa, finché la corrente attraverso il tiristore non scende al di sotto di una determinata corrente di mantenimento.
In un regolatore di potenza a tiristori trifase a due fili, i tiristori vengono utilizzati per controllare la potenza erogata a un carico. Controllando quando i tiristori iniziano a condurre, possiamo regolare la quantità di potenza che raggiunge il carico.
Le basi del controllo di fase - spostamento
Il controllo dello sfasamento è un metodo per controllare la potenza in uscita di un regolatore di potenza basato su tiristori. L'idea di base alla base del controllo dello sfasamento è quella di variare il punto in ciascun semiciclo della tensione di ingresso CA in cui il tiristore viene attivato in conduzione.
In un alimentatore CA standard, la tensione varia sinusoidalmente nel tempo. Il periodo di un singolo ciclo della tensione CA è dato da (T=\frac{1}{f}), dove (f) è la frequenza dell'alimentazione CA (normalmente 50 Hz o 60 Hz). Ogni ciclo può essere suddiviso in 360 gradi.
Nel controllo dello sfasamento, il tiristore viene attivato con uno specifico angolo di fase (\alpha) all'interno di ciascun semiciclo della tensione di ingresso CA. L'angolo di fase (\alpha) viene misurato dal punto di passaggio per lo zero della tensione CA. Quando il tiristore viene attivato con un angolo di fase (\alpha), inizia a condurre corrente fino alla fine del semiciclo.
La potenza erogata al carico è proporzionale al valore medio della tensione ai capi del carico. Modificando l'angolo di fase (\alpha), possiamo modificare il valore medio della tensione ai capi del carico e quindi controllare la potenza erogata al carico.
Controllo di sfasamento in regolatori di potenza a tiristori trifase a due fili
In un regolatore di potenza a tiristori trifase a due fili, il principio di controllo dello sfasamento viene applicato all'alimentazione CA trifase. L'alimentazione CA trifase è costituita da tre tensioni sinusoidali sfasate di 120 gradi l'una rispetto all'altra.
Il regolatore utilizza tipicamente sei tiristori (due per ciascuna fase) per controllare il flusso di potenza. I tiristori sono disposti in modo da consentire loro di controllare il flusso di corrente in ciascuna fase del sistema trifase.
Il controllo dello sfasamento in un sistema trifase è più complesso che in un sistema monofase. I tiristori in ciascuna fase vengono attivati ad angoli di fase specifici rispetto ai punti di passaggio per lo zero delle rispettive tensioni di fase. Gli angoli di innesco sono attentamente coordinati per garantire che la potenza sia distribuita uniformemente tra le tre fasi e che il carico riceva un'alimentazione stabile e regolata.
Vantaggi del controllo di fase - spostamento
Ci sono diversi vantaggi nell'utilizzare il controllo dello sfasamento nei regolatori di potenza a tiristori trifase a due fili:
- Controllo preciso della potenza: Il controllo dello sfasamento consente un controllo molto preciso della potenza erogata al carico. Regolando l'angolo di fase, possiamo ottimizzare la potenza in uscita per soddisfare i requisiti specifici del carico.
- Efficienza: Poiché i tiristori vengono utilizzati come interruttori, la perdita di potenza nel regolatore stesso è minima. Ciò rende il controllo dello sfasamento un modo molto efficiente per regolare la potenza.
- Affidabilità: I tiristori sono dispositivi a stato solido privi di parti in movimento, il che li rende molto affidabili e durevoli.
Applicazioni dei regolatori di potenza a tiristori trifase a due fili
I regolatori di potenza a tiristori trifase a due fili sono utilizzati in un'ampia gamma di applicazioni, tra cui:
- Riscaldamento industriale: Nelle applicazioni di riscaldamento industriale, come forni e stufe, questi regolatori vengono utilizzati per controllare la potenza erogata agli elementi riscaldanti. Ciò consente un controllo preciso della temperatura e l’efficienza energetica.
- Controllo della velocità del motore: Possono essere utilizzati anche per controllare la velocità dei motori trifase. Regolando la potenza fornita al motore, possiamo adattarne la velocità in base ai requisiti dell'applicazione.
- Controllo dell'illuminazione: In alcuni sistemi di illuminazione su larga scala, i regolatori di potenza a tiristori trifase a due fili vengono utilizzati per controllare la luminosità delle luci.
Prodotti correlati

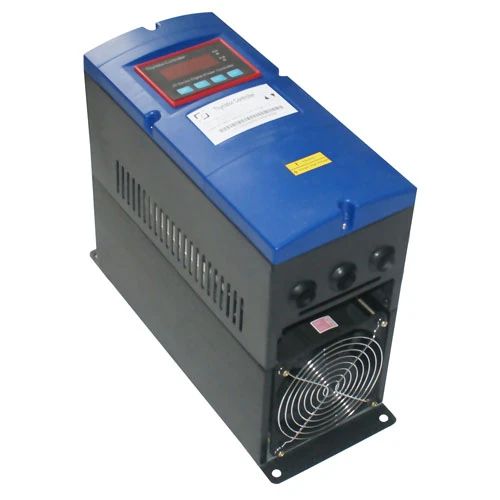

Se sei interessato ad altri prodotti per la regolazione della potenza, offriamo anche una varietà di opzioni. Puoi dare un'occhiata al nostroController raddrizzatore a tiristori 1PH, adatto per applicazioni monofase. NostroRegolatore di potenza trifase ad alta efficienza energeticaè progettato per fornire un'efficiente regolazione della potenza per sistemi trifase. E per chi necessita di una soluzione monofase con caratteristiche specifiche, il nsController SCR monofase da 50 A a doppia comunicazionepotrebbe essere la scelta giusta.
Contatto per acquisto e trattativa
Se sei alla ricerca di un regolatore di potenza a tiristori trifase a due fili o di uno qualsiasi dei nostri altri prodotti di regolazione della potenza, saremo più che felici di discutere le tue esigenze. Il nostro team di esperti può fornirti informazioni dettagliate sui nostri prodotti, aiutarti a scegliere la soluzione giusta per la tua applicazione e assisterti nel processo di acquisto. Non esitate a contattarci per avviare la negoziazione e fare la scelta migliore per le vostre esigenze di regolazione della potenza.
Riferimenti
- Mohan, N., Undeland, TM e Robbins, WP (2012). Elettronica di potenza: convertitori, applicazioni e progettazione. Wiley.
- Rashid, MH (2011). Elettronica di potenza: circuiti, dispositivi e applicazioni. Pearson.
